Все о защите от утечки тока: УЗО TDM

Устройства защитного отключения (УЗО) TDM в Москве

Устройство защитного отключения TDM необходимо для того, чтобы защитить себя и свою семью от электрического тока. К тому же с его помощью можно предотвратить возгорание электропроводки, которое может быть обусловлено всевозможными неисправностями. Компания «ГЛАВЭЛЕКТРИКА» предлагает надежно сконструированные УЗО TDM. Изделия всегда в наличии или доступны под заказ, а с помощью каталога с удобной сортировкой вы с легкостью выберете подходящий вариант оборудования.

Существуют следующие типы защитных устройств:

• АС — реакция на переменный ток. Используются для освещения, теплого пола, мелкой бытовой техники и другого.
• А — реакция и на переменный, и на пульсирующий ток. Применяется для крупной бытовой техники, компьютеров и любых приборов с электронным управлением.
• В — не для домашнего использования. Задействуются только в промышленности.

Купить УЗО TDM в интернет-магазине «ГЛАВЭЛЕКТРИКА»

В первую очередь хочется отметить, что цена на устройства защитного отключения TDM соответствует качеству. Мы уверены в нашей продукции, а поэтому обеспечиваем максимально выгодные условия покупки для наших клиентов. Ознакомьтесь с нашими акциями и скидками уже сейчас.

Устройства защитного отключения (УЗО) TDM

Устройства защитного отключения или УЗО TDM — важная составляющая системы электроснабжения в жилых и рабочих помещениях, встретить их можно в распределительном электрическом щитке. Главная задача УЗО TDM — автоматическое срабатывание при обнаружении проблем в однофазной или трехфазной сети (нарастает ток, появляется утечка, замыкание и т.д.) или ручное отключение и включение цепи.

Все УЗО TDM можно разделить на две большие группы — электромеханического срабатывания и электронные. Первые считаются более надежными, так как при работе не требуют потребления тока для собственных нужд.

Электромеханические УЗО TDM — это приборы, которые не зависят от питания сети. Основные составляющие:

• трансформатор нулевой последовательности. Задача заключается в том, чтобы обнаруживать утечку тока и перенаправлять его на вторичную обмотку,
• магнитный (точнее — магнитоэлектрический) элемент, являющийся пороговым. Это так называемая «защелка», которая после срабатывания может быть возвращена в исходное положение за счет внешнего вмешательства,
• реле — при срабатывании защелки именно реле выполняет расцепление.

УЗО TDM электромеханического типа работает вне зависимости от того, каков уровень напряжения в сети. И это важно, так как позволяет обеспечивать 100% срабатывание устройства и, соответственно, надежную защиту.

Второй вариант УЗО TDM — электронные (зависящие от питающей сети). Такие УЗО чувствительны к величине напряжения, а потому при выходе данного параметра за предусмотренные рамки могут оказаться неработоспособными. Однако на практике и их эффективность близка к 100%. Кроме того, они существенно дешевле.

Схема работы таких устройств аналогична электромеханическим УЗО TDM. Разница в том, что вместо магнитоэлектрического модульного компонента в них установлен так называемый элемент сравнения, который, в свою очередь, требует наличия выпрямителя и фильтра. В электронном УЗО TDM задействована цепочка усиления, которая усиливает не только сам полезный сигнал, но и помехи. Таким образом, УЗО становится зависимым не только от тока утечки, но и от напряжения в сети.

Установка приборов обоих типов одинаково быстрая и потребует нескольких минут времени, а также простых инструментов.

По условиям применения в электроустановках УЗО TDM делятся на типы АС, А, В, S, G.

• УЗО типа АС сработают на переменный диф. ток синусоидальной формы, моментального или постепенного нарастания.
• А-тип также откликается и на пульсирующий постоянный ток (резкие скачки, и постепенное нарастание).
• Тип В отреагирует на постоянный, переменный и выпрямленный дифференциальный ток.
• УЗО TDM типа S и G отключаются с отсрочкой по времени, у S она короче, у G длиннее.

Работа мобильного устройства защитного отключения базируется на обнаружении дисбаланса токов, которые в норме направлены в разные стороны и в сумме дают ноль. Если произошла утечка, то есть ток начал протекать по дополнительному пути (в результате касания предметов или человека оголенных проводников), то в катушке трансформатора возникает электромагнитное возбуждение. Оно воздействует на удерживаемый пружиной сердечник — тот выталкивается и расцепляет контакты, что приводит к обесточиванию контура.

Сегодня устройства защитного отключения востребованы также там, где необходимо обеспечить надежную противопожарную защиту всех подключенных модулей. Объясняется этот факт просто: статистика показывает, что почти половина всех пожаров, возникающих в зданиях, обусловлены замыканиями. УЗО TDM позволяет предотвратить утечки тока и воспламенение приборов, предупреждая пожары.

Как выбрать УЗО TDM?

При выборе следует учитывать не только тип устройства, но и следующие параметры.

1. Номинальный ток. Отражает величину тока, который будет течь по «фазе» в сети. Самые распространенные УЗО — рассчитанные на ток 10-40А. Оптимально выбирать УЗО, номинальный ток которого равен номинальному тока автомата (монтаж автомата выполняется перед УЗО).
2. Ток срабатывания (он же ток утечки) — это один из наиболее значимых параметров выбора, так как именно он определяет, насколько устройство будет чувствительно к утечке. Чаще всего в продаже можно встретить УЗО следующей отключающей способности:

В продаже наиболее часто встречаются УЗО TDM с отключающей способностью:

• 10 мА,
• 30 мА,
• 100 мА,
• 300 мА,
• 500 мА.

Как правило, для бытовых нужд в жилых домах устанавливаются устройства защиты на 10мА. На промышленных же объектах используются УЗО 100-300мА.

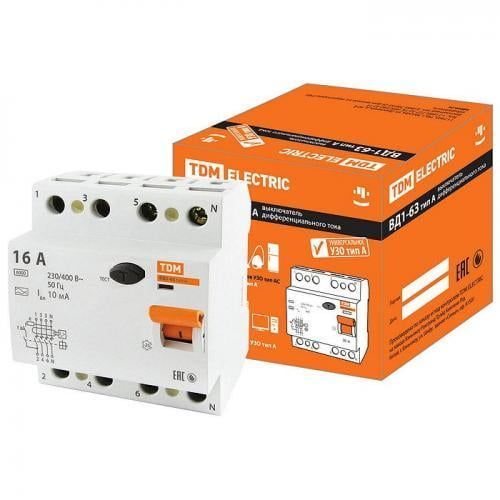

УЗО TDM могут быть двухполюсными и четырехполюсными, то есть иметь две или четыре клеммы, предназначенные для подключения проводов. В однофазной системе предусмотрено два провода — фаза и ноль, а в трехфазной — четыре (три фазы и ноль), следовательно, и количество клемм в УЗО соответствующее. Сегодня в жилых домах, как правило, используются однофазные двухполюсные УЗО, а трехфазные четырехполюсные применяются, к примеру, в распределительных электрощитках или в случае подключения в сеть энергоемких отопительных приборов.

Двухполюсное УЗО TDM нужно брать для 1-фазной сети, а для 3-фазной — четырехполюсное. Кнопка «Тест» (Т) запускает аналог аварийной ситуации, устройство должно автоматически отключиться.

На сайте «Руэл.РФ» и в магазинах «Электрик» представлено несколько десятков моделей УЗО TDM, отличающихся по характеристикам и назначению. Найти устройство защитного отключения вы можете для любого типа помещения, нагрузки, силовых параметров тока. Мы предлагаем широкий диапазон цен на товары, от эконом-класса до премиального. Служба поддержки будет рада помочь с выбором.

Часто задаваемые вопросы об УЗО TDM (устройствам защитного отключения)

1. Какой УЗО TDM ставить на вводе в квартиру?

На вводе в квартиру в распределительных щитах устанавливают УЗО противопожарные. Они имеют значение тока утечки от 100 мА до 500 мА. Предназначены для аварийного отключения при повреждении проводки или вследствие пожара. От прямого поражения человека такие устройства не спасают.

1. Можно ли поставить одно УЗО TDM на всю квартиру?

Если в квартире одна линия на все группы (розетки + свет) допускается устанавливать одно УЗО. Значение тока утечки у него должно быть не ниже 30 мА. Для разветвленной линии также допускается устанавливать одно устройство защитного отключения. При его срабатывании обесточиваться будет вся квартира. Поэтому рекомендуется ставить УЗО для каждой линии отдельно.

1. Какое УЗО TDM выбрать для частного дома?

В частном доме, как и в квартире, устанавливается противопожарный УЗО 300 мА на вводе, УЗО 30 мА на каждой отдельной линии для защиты человека от поражения током, УЗО на 10 мА — во влажных помещениях и на линиях с бойлерами, посудомойками, стиральными машинами.

1. Нужно ли УЗО TDM в частном доме?

Да. Устройство защитного отключения обеспечивает пожарную безопасность и безопасность человека от поражения током.

1. Какое УЗО TDM ставить на бойлер?

На бойлер мощностью до 3-4 кВт подойдет УЗО 2Р 16А 10mA. Это УЗО с номинальной токовой нагрузкой 16 А и током утечки 10 мА.

1. Сколько должно быть УЗО в квартире?

В идеале, УЗО устанавливаются на каждую линию (группу) отдельно. Допускается установка одного УЗО с током утечки не менее 30 мА.

1. Надо ли ставить УЗО на холодильник

Острой необходимости в установке УЗО на холодильник нет. Можно поставить одно УЗО на всю линию розеток в помещении, где стоит холодильник.

УЗО TDM – надежная защита электроустановок от перегрузок и коротких замыканий. Категория товаров "УЗО TDM" предлагает широкий выбор устройств, специально разработанных для обеспечения безопасности и надежности работы электрических сетей. УЗО TDM (Устройство Защитного Отключения) являются неотъемлемой частью каждой электроустановки, обеспечивая автоматическое отключение при возникновении аварийных ситуаций.

Выбирая УЗО TDM, вы получаете гарантию качества и надежной защиты от перегрузок и коротких замыканий. Наш ассортимент включает различные модели УЗО TDM с разными техническими характеристиками, что позволяет выбрать оптимальное решение для любого типа электрической сети.

Предлагаемые УЗО TDM соответствуют всем современным нормам и требованиям безопасности. Они оснащены инновационными функциями, такими как короткозамыкательная защита, защита от перегрузок, защита от утечки тока и другие. Эти функции обеспечивают надежную работу всей электроустановки и защиту от возможных аварий.

УЗО TDM предназначены для использования в различных областях, включая жилые и коммерческие помещения, промышленные объекты и другие. Наша категория товаров предлагает разные варианты УЗО TDM с различными характеристиками, чтобы удовлетворить потребности как профессиональных электриков, так и обычных пользователей.

Приобретая УЗО TDM в нашем магазине, вы можете быть уверены в высоком качестве товара и надежной защите вашей электроустановки. Наши специалисты всегда готовы помочь выбрать оптимальное решение и ответить на все ваши вопросы. Обеспечьте безопасность своей электроустановки с УЗО TDM!
