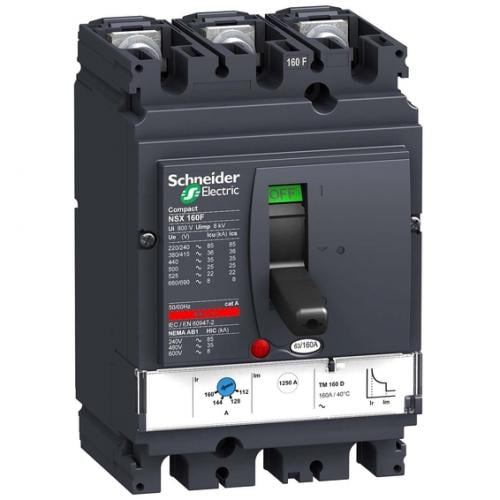

Силовой автомат Schneider Electric Compact NSX TM-D, 36кА, 3P, 125А, LV430631
Доставка
Бесплатно по городу при заказе на сумму от 15 000 руб.
500 руб. при заказе на сумму менее 15 000 руб.
Доставка по России
Самовывоз
Сегодня и до 7 дней от даты заказа.
Склад Шлиссельбургская 23Б
Ежедневно C 08.00-18.00
Гарантия
От 12 до 60 месяцев
Характеристики товара
Производитель:
Количество полюсов
Номинальная наибольшая отключающая способность
Номинальный ток:
Серия (Ав. выключатели)
Применение автоматического выключателя Compact NSX160 определяется установленным в него расцепителем
Аппарат NSX-160F с магнитотермическим(термомагнитным) расцепителем TM125D в основном применяется в распределительных сетях промышленных и административно-коммерческих объектах для защиты от перегрузок и коротких замыканий кабелей этих распределительных сетей при питании от силовых трансформаторов
Аппарат NSX-160F с магнитотермическим(термомагнитным) расцепителем TM125D в основном применяется в распределительных сетях промышленных и административно-коммерческих объектах для защиты от перегрузок и коротких замыканий кабелей этих распределительных сетей при питании от силовых трансформаторов
Монтажная опора
задняя монтажная панель
[ue] номинальное рабочее напряжение
690 V переменный ток 50/60 Гц
[ui] номинальное напряжение изоляции
800 В переменный ток 50/60 Гц
[in] номинальный ток
125 А в 40 °C
Код совместимости
NSX160
Шаг соединения
35 мм
Частота сети
50/60 Гц
Механическая износостойкость
40000 циклы
[ics] номинальная рабочая отключающая способность
35 кА в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 36 кА в 380/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 85 кА в 220/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 22 кА в 525 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 30 кА в 500 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 8 кА в 660/690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
Тип защиты
защита от перегрузки (тепловая) защита от короткого замыкания (электромагнитный расцепитель)
Присоединение с верхней стороны
передний
Соединение с нижней стороны
передний
Диапазон длительных задержек срабатывания
0,7...1 x In
Задание длительной задержки срабатывания
фиксированный
Диапазон уставок защиты от короткого замыкания isd
фиксированный
Тип привода
тумблер
Исполнение выключателя
стационарный
Электрическая износостойкость
10000 циклы 440 V In/2 в соответствии с IEC 60947-2 15000 циклы 690 V In/2 в соответствии с IEC 60947-2 20000 циклы 440 V In в соответствии с IEC 60947-2 7500 циклы 690 V In в соответствии с IEC 60947-2
[up] номинальное импульсное выдерживаемое напряжение
8 кВ
Индикатор наличия напряжения
прямая индикация положения контакта
Вспомогательные контакты
без
[tr] регулируемая уставка времени защиты от перегрузки
120-400 с в 1,5 x In 15-15 с в 6 x Ir
Тип уставки времени срабатывания защиты при коротком замыкании
фиксированный
Уставка тока ir защиты с длительной выдержкой времени
регулируемый
[isd] уставки тока срабатывания при коротком замыкании
1250 A
Защитные функции блока управления
LI
